La technologie Coriolis mesure directement le débit massique à partir de la déformation de tubes mis en oscillation. Son intérêt est particulièrement marqué lorsque la masse doit être mesurée sans dépendre d’une conversion volumique, mais les conditions mécaniques du procédé restent déterminantes : pression, température, matériau des tubes et raccordements doivent être considérés ensemble.
Comment la géométrie Omega mesure-t-elle le débit massique ?

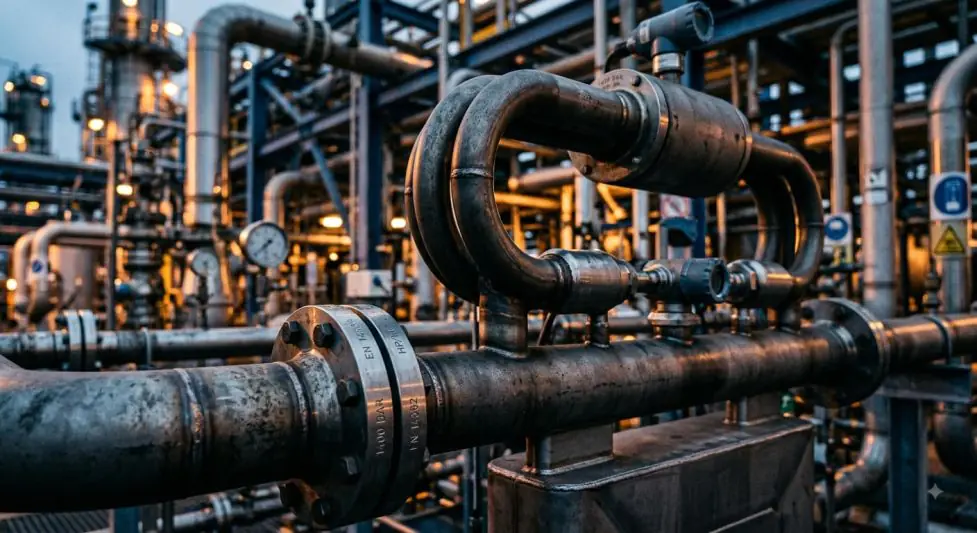

Les capteurs Rheonik utilisent deux tubes de mesure en forme d’Omega. Le système est mis en oscillation par excitation électromagnétique. Lorsque le fluide traverse les tubes, la force de Coriolis provoque un léger déphasage entre les signaux mesurés sur l’oscillateur. Ce décalage temporel est directement lié au débit massique.
La conception Omega associe ce mouvement à des barres de masse et des tiges de torsion. Selon Rheonik, cette architecture permet notamment d’utiliser des épaisseurs de tube importantes, ce qui est un point clé pour certaines configurations haute pression et haute température.
Jusqu’où peut aller un débitmètre Coriolis Rheonik ?
Il faut distinguer les performances de la gamme de celles d’un modèle précis. Rheonik annonce des solutions Omega allant jusqu’à 1 722 bar au niveau de sa gamme, des applications haute température jusqu’à 400 °C, et des versions dédiées aux mesures cryogéniques.
Ces maxima ne décrivent pas nécessairement un seul appareil réunissant toutes les conditions simultanément. À titre d’exemple, Rheonik documente un RHM 10 pour l’hydrogène liquide avec une plage pouvant atteindre -260 °C dans une installation adaptée, tandis que d’autres modèles et matériaux couvrent des pressions ou températures différentes.
Pourquoi la haute pression modifie-t-elle le choix du Coriolis ?
Une pression élevée impose des contraintes sur l’épaisseur des tubes, les matériaux, les manifolds et les raccordements. L’augmentation de l’épaisseur nécessaire pour la tenue mécanique influence aussi le comportement hydraulique et la perte de charge. Le débit admissible, la pression maximale et la précision doivent donc être vérifiés sur la configuration exacte, et non en combinant plusieurs maxima de catalogue.
C’est particulièrement important pour l’injection chimique, les bancs d’essais, les procédés pétrochimiques ou les applications hydrogène où faible débit et forte pression peuvent se rencontrer.
Haute température et cryogénie : quelles précautions ?
À haute température, la tenue des matériaux et le montage du transmetteur doivent être étudiés. Rheonik annonce des solutions jusqu’à 400 °C pour certaines applications. En cryogénie, l’isolation, le montage et les conditions de l’environnement du capteur deviennent tout aussi importants que la plage de température elle-même.
La bonne question n’est donc pas « quel Coriolis atteint la valeur la plus élevée ? », mais quelle combinaison capteur, matériau, raccordement et transmetteur est compatible avec le point de fonctionnement réel ?
