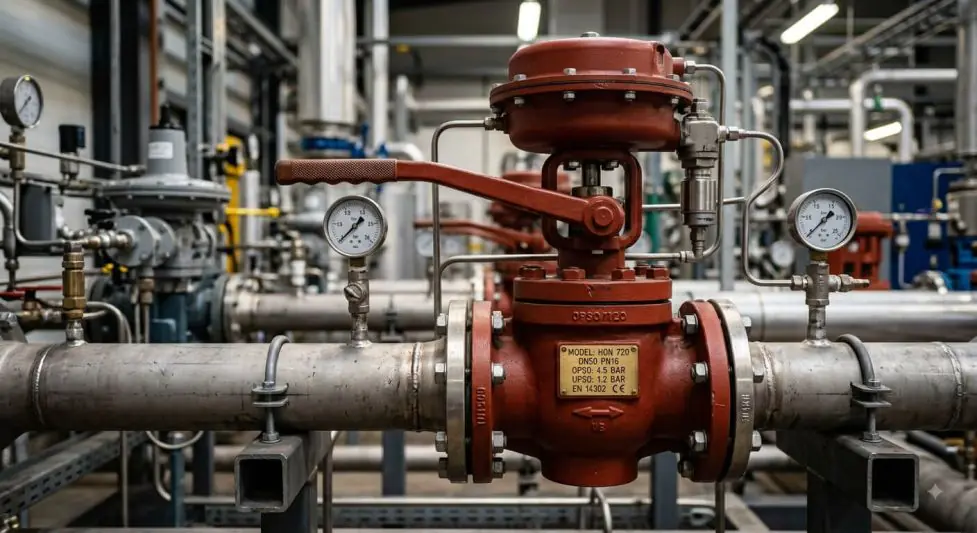

Dans un réseau gaz, le clapet de sécurité n’a pas pour fonction de réguler la pression en fonctionnement normal : il intervient lorsque la pression surveillée sort des limites prévues. Les termes OPSO et UPSO décrivent précisément les deux sens possibles de déclenchement. Comprendre cette différence évite de confondre la fonction de sécurité avec celle du régulateur et permet de définir correctement les seuils de coupure.
Que signifient OPSO et UPSO sur un clapet de sécurité gaz ?
OPSO signifie Over-Pressure Shut-Off : le clapet ferme lorsque la pression surveillée dépasse le seuil réglé. Cette fonction protège les équipements situés en aval contre une pression excessive, par exemple à la suite d’un défaut du système de régulation.
UPSO signifie Under-Pressure Shut-Off : le clapet ferme lorsque la pression descend sous un seuil défini. Cette fonction peut être utilisée pour isoler le réseau lorsqu’une chute anormale de pression traduit une situation incompatible avec le fonctionnement prévu de l’installation.
Un même appareil peut proposer une protection par surpression, par sous-pression ou les deux selon sa configuration. Le choix ne doit donc pas se limiter au diamètre du clapet : il faut considérer la fonction de sécurité réellement recherchée.
OPSO/UPSO : quelles données faut-il définir avant de choisir l’appareil ?
- Pression maximale d’entrée supportée par le clapet et par l’ensemble de la ligne.
- Pression normale de service en aval du régulateur.
- Seuil OPSO à partir duquel la fermeture sur surpression doit intervenir.
- Seuil UPSO si une protection sur sous-pression est nécessaire.
- DN, classe de pression et raccordements compatibles avec la tuyauterie.
- Gaz, température et conditions d’environnement de l’installation.
Les seuils ne doivent pas être choisis isolément : ils doivent rester cohérents avec la plage de régulation, les pressions admissibles des équipements aval et la logique globale de sécurité du poste.
Que couvre la norme EN 14382 ?
La norme EN 14382 concerne les dispositifs de sécurité de coupure utilisés dans les installations de régulation de pression de gaz. Plusieurs gammes Honeywell distribuées par METRA, notamment S100/S200 et HON 720, sont destinées à ce type de protection ; le HON 720 est présenté par le fabricant comme un clapet de sécurité à action directe conforme à EN 14382.
La conformité à une norme ne remplace cependant pas le dimensionnement de l’installation. Le type d’actionnement, les plages de déclenchement disponibles, le réarmement et les limites de pression varient selon la référence et la configuration retenues.
Quelle différence avec un régulateur ou une soupape de sûreté ?
Le régulateur maintient une pression aval pendant le fonctionnement normal. Le clapet de sécurité coupe le débit lorsqu’un seuil de sécurité est franchi. Une soupape, selon l’installation, peut au contraire évacuer du gaz pour limiter une surpression. Ces fonctions sont complémentaires mais ne sont pas interchangeables.
