Lorsqu’une mesure de gaz sert de référence à une transaction commerciale ou à une facturation réglementée, le choix du compteur ne peut pas être traité comme une simple mesure de process. En Europe, la directive 2014/32/UE sur les instruments de mesure (MID) couvre notamment les compteurs de gaz et dispositifs de conversion de volume dans son annexe MI-002.
Que signifie MID pour un compteur de gaz ?
La MID définit des exigences applicables aux instruments relevant de son champ lorsqu’ils sont mis sur le marché ou en service pour les usages concernés. Pour un projet de comptage, il faut donc vérifier que le compteur et, le cas échéant, le dispositif de conversion sont adaptés à l’usage réglementé visé, à leur plage de fonctionnement et aux exigences nationales applicables à l’installation.
Il est plus juste de raisonner en termes de conformité du système de mesure à son usage que de considérer que la seule présence du marquage MID suffit à valider un poste complet.
Compteur à pistons rotatifs ou compteur à turbine ?
Les deux technologies peuvent être utilisées dans des applications de comptage de gaz, mais leur comportement est différent.

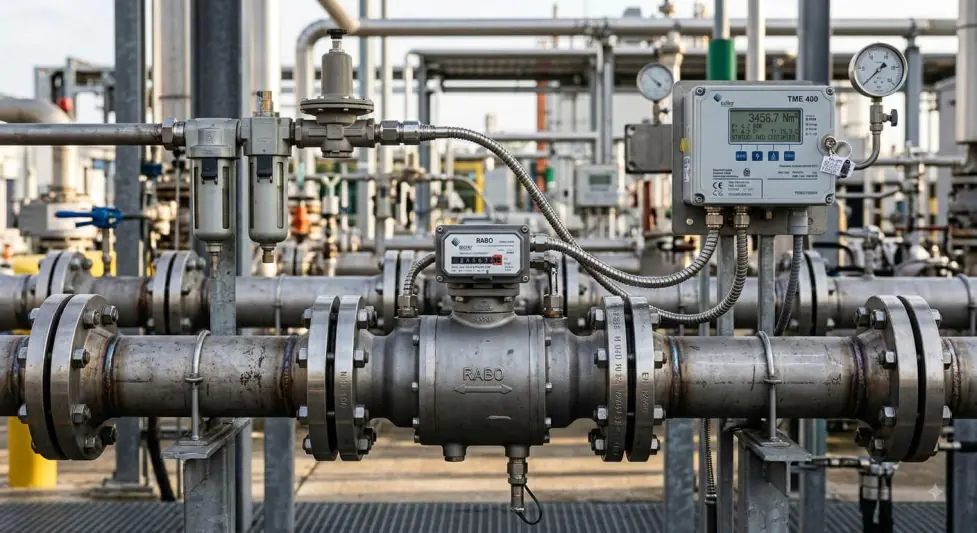

- RABO à pistons rotatifs : compteur volumétrique à déplacement positif. Honeywell le destine notamment au comptage commercial et au custody transfer. Son principe autorise des installations compactes et reste performant à faible débit ou lorsque la consommation varie fortement.
- TRZ2 à turbine : compteur destiné au comptage gaz de basse à haute pression. Honeywell documente des DN 50 à DN 150, des débits de 5 à 1 600 m³/h, une pression jusqu’à 100 barg selon configuration et des approbations incluant MID et EN 12261.
Le choix dépend donc du débit minimal et maximal, de la pression, du diamètre, des conditions d’installation, de la dynamique de consommation et des exigences métrologiques du projet.
Pourquoi faut-il convertir le volume de gaz ?
Un compteur volumétrique mesure le volume aux conditions réelles de pression et de température au point de mesure. Or un même volume géométrique ne représente pas la même quantité de gaz lorsque ces conditions changent.
Un convertisseur de volume utilise notamment la pression et la température pour ramener le volume mesuré à des conditions de référence définies. Cette fonction est distincte de la mesure primaire du compteur, même si certains appareils intègrent compteur, capteurs et conversion dans un même ensemble.
Le TME 400 est-il toujours un convertisseur de volume ?
La famille RMG TME 400 comprend plusieurs versions. Le TME 400-VC intègre une correction de volume à partir des mesures de pression et de température, tandis que le TME 400-VCF est présenté par RMG comme une version destinée au comptage transactionnel, conforme aux exigences de l’EN 12405-1 pour la conversion de volume et approuvée MID par NMI. Les versions doivent donc être distinguées dans un cahier des charges.
Quelles informations préparer avant de dimensionner un comptage transactionnel gaz ?
- nature et composition du gaz ;
- débits minimum, nominal et maximum ;
- pression et température de service ;
- diamètre et classe de pression de la tuyauterie ;
- conditions amont/aval disponibles ;
- conditions de référence utilisées pour le volume converti ;
- cadre de métrologie légale et usage exact de la mesure.
