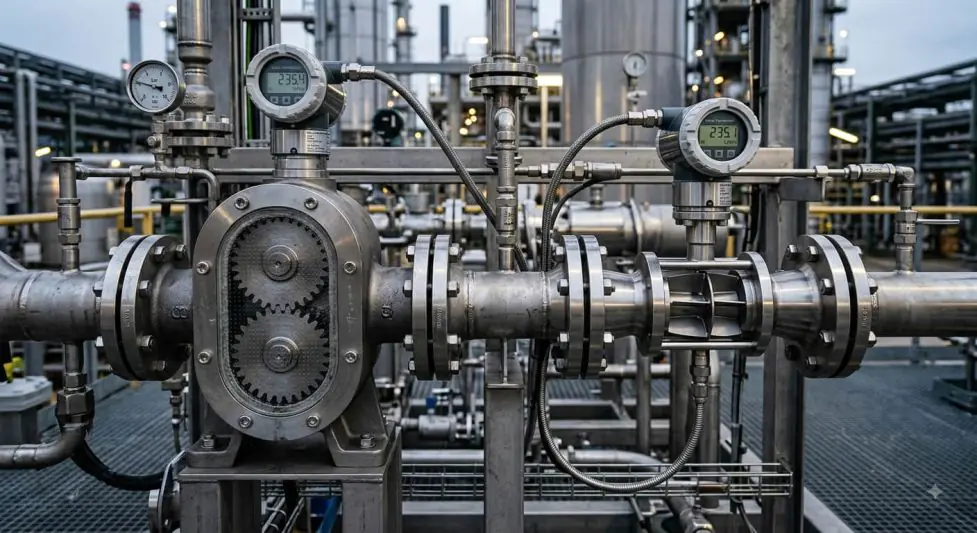

Un compteur à roues ovales et un compteur à turbine peuvent tous deux mesurer le débit volumique d’un liquide, mais leur principe de fonctionnement et leurs contraintes d’installation sont différents. La viscosité, la plage de débit et le profil d’écoulement sont souvent plus déterminants que la seule précision annoncée sur une fiche technique.
Quelle est la différence entre roues ovales et turbine ?
Le compteur à roues ovales est un appareil à déplacement positif : deux roues emprisonnent puis transfèrent des volumes élémentaires connus. Le volume total est déduit du nombre de cycles.
Le compteur à turbine est un compteur volumétrique indirect : la vitesse de rotation du rotor est liée à la vitesse d’écoulement du liquide. La qualité du profil de vitesse dans la conduite influence donc davantage la mesure.
Quand privilégier un compteur à roues ovales ?
Les gammes Bopp & Reuther OaP, OI et autres compteurs à roues ovales couvrent une plage de viscosité très large. Le fabricant indique également que les modèles OaP ne nécessitent pas de sections droites d’entrée et de sortie et que leur principe est indépendant de la viscosité dans les conditions prévues pour l’appareil.
Cette technologie est donc particulièrement intéressante lorsque :
- le liquide est visqueux ou sa viscosité varie fortement ;
- l’installation dispose de peu de longueur droite ;
- une mesure par déplacement positif est recherchée pour le comptage ou le transfert de produit ;
- le fluide reste compatible avec les matériaux et les jeux mécaniques du compteur.
La précision dépend du modèle : Bopp & Reuther annonce par exemple jusqu’à ±0,05 % pour certaines versions OaP, tandis que d’autres séries ont des classes de précision différentes. Il ne faut donc pas généraliser cette valeur à tous les compteurs à roues ovales.
Quand une turbine RQ est-elle plus adaptée ?
Les compteurs à turbine RQ sont destinés aux liquides de faible à moyenne viscosité. La documentation Bopp & Reuther indique que la précision dépend notamment de la viscosité, de la plage de débit et du diamètre nominal. Pour certaines configurations, le fabricant documente des viscosités de l’ordre de 0,2 à 50 mPa·s.
Une turbine devient intéressante lorsque le liquide est suffisamment fluide, que les débits sont compatibles avec la plage du compteur et qu’un profil d’écoulement correct peut être obtenu.
Pourquoi les longueurs droites comptent-elles davantage avec une turbine ?
La turbine mesure indirectement le volume à partir du comportement du rotor dans l’écoulement. Des coudes, vannes ou réductions proches du compteur peuvent déformer le profil de vitesse. Les manuels RQ imposent donc des conditions d’installation et des sections d’entrée/sortie adaptées à la configuration.
À l’inverse, Bopp & Reuther indique pour les OaP qu’aucune section droite d’entrée ou de sortie n’est requise. C’est un critère de choix concret dans un skid compact ou lors du remplacement d’un compteur existant.
Quel compteur choisir en pratique ?
- Liquide très visqueux ou installation compacte : roues ovales à étudier en priorité.
- Liquide peu visqueux et profil d’écoulement maîtrisé : turbine à considérer.
- Très forte exigence de précision : comparer la précision du modèle exact et sa plage de fonctionnement, pas seulement la technologie.
- Fluide chargé, biphasique ou susceptible de contenir des particules : vérifier les limites des deux technologies et envisager si nécessaire un autre principe de mesure.
Pour le fonctionnement détaillé des roues ovales, consultez notre article Compteurs volumétriques à roues ovales : principe et applications industrielles. Retrouvez également les solutions METRA de comptage volumétrique.
