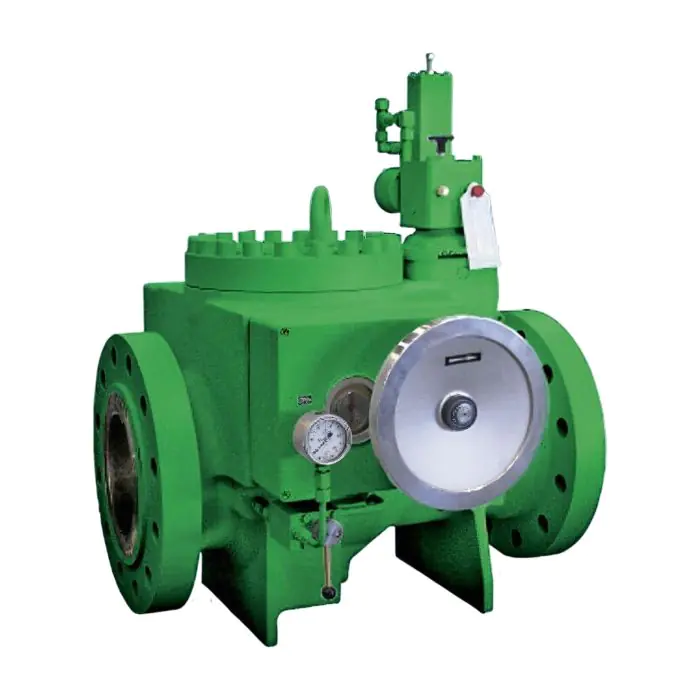

Clapet de sécurité Gaz HON711
- Fabricant
- Honeywell
Description
Caractéristiques techniques
- Faible ΔP (flux axial)
- Particulièrement adaptée aux débits et pressions élevés
- Déclenchement par sous-pression et par sur-pression
- Pression max. d'entrée: 100 bar (jusqu'à 130 bar pour la version en ANSI900 RTJ)
- Pression de déclenchement: 10 mbar à 90 bar
- Raccordements : à brides DN25 au DN300 - PN16 à ANSI900
- Rérmement manuel avec équilibrage automatique
- Certification SIL selon IEC 61508
- Certification CE et DESP Catégorie IV
- Indicateur de position fermé electriquement en option
À quoi sert le clapet de sécurité gaz HON 711 ?
Le HON 711 est un dispositif d’isolement de sécurité installé sur une station ou une conduite de gaz. Il ferme automatiquement le passage lorsque la pression surveillée dépasse ou descend sous un seuil réglé, selon la configuration. Sa fonction est distincte de celle du détendeur : le régulateur contrôle la pression en fonctionnement normal, tandis que le clapet met l’installation en sécurité en cas de dérive anormale.
OPSO et UPSO : quelle protection pour le réseau gaz ?
Une fonction OPSO protège l’aval contre une surpression ; une fonction UPSO intervient lors d’une chute anormale de pression lorsque cette protection est requise. Le HON 711 est utilisé pour postes de détente et de transport demandant une vanne de sécurité dédiée. Le choix des seuils doit être coordonné avec la pression de service, la plage du régulateur et la pression admissible des équipements aval.
Pourquoi choisir le HON 711 ?
Ce modèle apporte architecture de vanne de sécurité utilisable sur une large gamme de postes gaz. METRA l’intègre dans des postes de détente et de sécurité en tenant compte du sens d’écoulement, des conditions de pression, de la logique de réarmement et des exigences réglementaires du projet.
Autres informations
| Marque | Honeywell |
|---|---|
| Afficher sur la page d'accueil | Non |
| Type de fluide | Gaz |
| Débit | Particulièrement adaptée aux débits et pressions élevés |
| Pression max | De déclenchement: 10 mbar à 90 bar |
| Pression entrée max | Jusqu’à 100 bar (130 bar sur demande en ANSI 900 RTJ) |
| Diamètre nominal | à brides DN25 au DN300 - PN16 à ANSI900 |
| Certification | CE et DESP Catégorie IV |
Demande de devis
Demander un devis pour Clapet de sécurité Gaz HON711
Nos spécialistes techniques sont à votre disposition pour étudier votre cahier des charges, vous orienter et vous transmettre un devis sur-mesure.
